Cara Membuat Kabel LAN (straigh or Cross)

Kabel LAN adalah kbel yng berfungsi untuk menghubungkan antara dua komputer atau lebih ,,,
nih bagi yang penasaran , ikut ajja Oke...       ;)


Pertama siapkan dulu perangkat-perangkat yang diperlukan :

  • Kabel UTP tidak melewati panjang 100 meter

kabel UTP

  •  Jack RJ-45
RJ-45

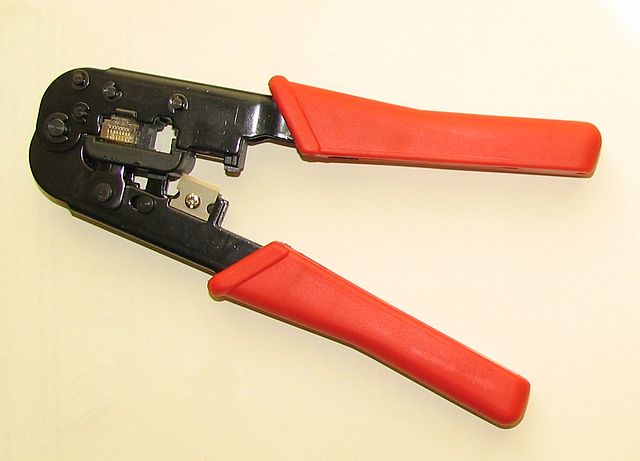

  •  Crimping Tool / Tang Klem
crimping tool / tang klem



Apabila semua peralatan diatas yang kita butuhkan telah tersedia maka kita sudah bisa memulai untuk MEMBUAT KABEL LAN.
kabel lan atau kabel jaringan ini mempunyai 2tipe yaitu :

1. KABEL LAN STRAIGHT
Kabel LAN Straight merupakan kabel yang memiliki cara pemasangan yang sama antara ujung satu dengan ujung yang lainnya. Kabel straight biasa digunakan untuk menghubungkan 2 jenis device yang berbeda.
Cara membuat nya :
  • Kupas kulit luar kabel UTP sekitar 2cm hingga terlihat kabel di dalam seperti pada gambar kabel UTP di atas.
  • Pisahkan kabel-kabel di dalam dan luruskan. Susun dan rapikan berdasarkan warna Putih Orange, Orange, Putih Hijau, Biru, Putih Biru, Hijau, Putih Coklat, dan Coklat. Lalu potong ujung nya sehingga rata satu sama lain.
  • Masukkan kabel-kabel tersebut ke dalam pin Jack RJ-45 sesuai urutan berikut :

urutan lan straight
2. KABEL LAN CROSS
Kabel LAN Cross merupakan kabel yang memiliki cara pemasangan yang miliki susunan berbeda antara ujung satu dengan ujung yang satu nya lagi.

Kabel cross biasa digunakan untuk menghubungkan 2 jenis device yang sama secara langsung. seperti menghubungan komputer pertama dengan komputer 2 secara langsung tanpa menggunakan perantara lain.

Cara membuatnya :
  • Lakukan sama persis dengan cara kabel LAN straight untuk ujung yang pertama.
  • Untuk ujung yang satunya lagi ubah susunan kabel di dalam RJ-45 menjadi : Putih Hijau, Hijau, Putih Orange, Biru, Putih Biru, Orange, Putih Coklat, Coklat
  • Setelah selesai di klem dengan tang klem, maka kabel telah siap digunakan.
Berikut gambar hasil akhir ujung-ujung kabel cross:
urutan lan cross
Selesai deh cara membuat kabel LAN ...
semoga bermanfaat, :)
